Сварные швы на чертежах по ГОСТ: виды, символы и правила оформления

Сварной шов на чертеже показывает место соединения деталей и передает исполнителю технические требования к этому соединению. По обозначению нужно понять, где расположен шов, с какой стороны он выполняется, какой способ сварки применяется, какие размеры нужно выдержать и есть ли дополнительные требования к обработке или контролю.

Сварка на чертеже по ГОСТ оформляется не произвольно. Для этого используется система условных изображений, линий-выносок, полок, вспомогательных знаков и буквенно-цифровых обозначений. Такая система нужна, чтобы конструктор, технолог, сварщик и контролер одинаково читали документацию и не трактовали один и тот же шов по-разному.

Основным стандартом для обозначения сварных швов является ГОСТ 2.312-72. Он устанавливает, как показывать сварные соединения на чертежах, как обозначать видимые и невидимые швы, как применять линии-выноски и какие условные знаки использовать для дополнительных требований.

Какие ГОСТы регулируют обозначение сварных швов

Основной ГОСТ на обозначение сварки в конструкторской документации — ГОСТ 2.312-72. Он относится именно к условным изображениям и обозначениям швов сварных соединений. Этот стандарт отвечает за то, как показать сварку на чертеже: где провести линию-выноску, как оформить полку, как обозначить сторону шва и какие символы добавить к основному обозначению.

Но одного ГОСТ 2.312-72 недостаточно, если нужно определить конструкцию самого соединения. Для этого применяются стандарты на конкретные способы сварки и типы соединений. Например, ГОСТ 5264-80 используют для ручной дуговой сварки, ГОСТ 14771-76 — для дуговой сварки в защитном газе, ГОСТ 8713-79 — для сварки под флюсом. Для сварных соединений стальных трубопроводов применяется ГОСТ 16037-80.

Поэтому ГОСТ на сварку выбирают по задаче. Один стандарт определяет обозначение сварки на чертеже, другой — тип соединения, подготовку кромок, размеры шва и конструктивные параметры. В рабочей документации эти требования дополняют друг друга.

Что означает сварной шов на чертеже

Шов сварки на чертеже — это не просто линия рядом с соединением. Он показывает, где детали должны быть соединены сваркой, и передает требования к выполнению этого соединения. Полное указание сварки на чертеже обычно включает тип соединения, сторону выполнения, способ сварки, размер шва, его длину, шаг при прерывистом исполнении и дополнительные условия.

Видимый сварной шов показывают сплошной основной линией, невидимый — штриховой. Если шов располагается с обратной стороны детали или закрыт другими элементами конструкции, его изображение должно отличаться от видимого шва. Это помогает правильно понять положение соединения на сборочном чертеже.

Само обозначение размещают на линии-выноске. Стрелка указывает на место сварного соединения, а полка содержит условную запись. По расположению обозначения относительно полки определяют, к какой стороне соединения относится требование.

Далее указан способ чтения таких записей

Виды сварных соединений

Перед чтением обозначения важно понимать, какой тип соединения показан на чертеже. От этого зависят форма шва, подготовка кромок, размеры и буквенно-цифровая запись по стандарту.

Стыковое соединение выполняется по торцам деталей. Его применяют для листов, полос, труб, профилей и других элементов, которые соединяются в одной плоскости или по одной оси. Для такого соединения особенно важны толщина деталей, подготовка кромок, зазор и качество провара.

Угловое соединение образуется, когда детали расположены под углом друг к другу. Шов находится в зоне пересечения поверхностей. Такие соединения встречаются в рамах, кронштейнах, корпусных деталях и металлоконструкциях.

Тавровое соединение используют, когда одна деталь примыкает к поверхности другой и образует Т-образную форму. Такой тип характерен для ребер жесткости, опор, балок, стоек и несущих элементов.

Нахлесточное соединение выполняется при частичном перекрытии одной детали другой. Шов располагается по краю нахлеста или по нескольким сторонам. Этот вариант применяют в листовых конструкциях, кожухах, накладках и деталях с перекрытием.

Торцевое соединение выполняется по торцам элементов. Его применяют там, где требуется соединить детали по краевой поверхности или замкнуть конструктивный элемент.

Как показать сварку на чертеже

Чтобы показать сварку на чертеже, используют графическое изображение шва и условное обозначение на линии-выноске. Изображение показывает место соединения, а обозначение уточняет требования к его выполнению.

Линия-выноска направляется стрелкой к месту шва. На полке размещают условное обозначение, в котором указывают стандарт, тип соединения, способ сварки, размеры и дополнительные знаки. Если шов выполняется с той стороны, на которую указывает стрелка, обозначение располагают одним способом. Если шов находится с обратной стороны, запись размещают иначе.

Такой порядок позволяет не перегружать чертеж длинными пояснениями. Вместо текстового описания рядом с каждым соединением используется короткая техническая запись, которую можно расшифровать по ГОСТ и связанным стандартам.

Если на чертеже есть несколько одинаковых швов, полную запись не обязательно повторять у каждого соединения. Одинаковые требования можно вынести в технические требования или обозначить один раз, если это не мешает однозначному чтению документа.

Из чего состоит условное обозначение сварного шва

Обозначение сварки на чертежах по ГОСТ строится из нескольких элементов. В простом случае оно может быть коротким, но для сложных соединений включает больше данных.

Сначала указывается вспомогательный знак, если он нужен. Он может показывать, что шов выполняется по замкнутому контуру, относится к монтажным работам или требует обработки поверхности после сварки.

Затем указывают стандарт, по которому выбран тип соединения. Это важно, потому что разные способы сварки имеют разные конструктивные элементы и размеры. Например, одно обозначение может относиться к ручной дуговой сварке, другое — к сварке в защитном газе или под флюсом.

Далее записывают тип соединения и способ сварки. Эти данные помогают исполнителю понять, какая технология предусмотрена конструктором и какие требования нужно соблюдать при подготовке кромок и выполнении шва.

После этого указывают размеры. Для угловых и тавровых соединений одним из основных параметров является катет шва. Для стыковых соединений важны толщина деталей, подготовка кромок, зазор, притупление и провар. При прерывистом шве дополнительно указывают длину участка и шаг между участками.

В конце могут быть указаны дополнительные требования: зачистка, снятие усиления, обработка поверхности, выполнение по контуру или контроль качества. Часть таких требований можно вынести в технические требования чертежа, чтобы не перегружать графическую часть.

Видимые и невидимые сварные швы

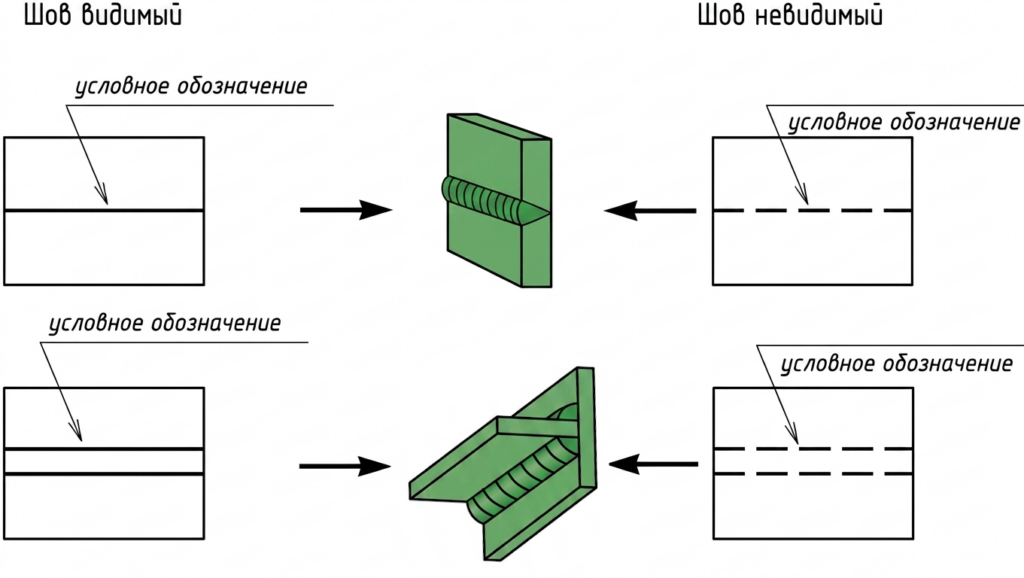

Видимый и невидимый швы на чертеже показывают разными линиями. Видимый шов изображают сплошной основной линией, невидимый — штриховой. Это правило помогает понять, находится ли соединение на видимой стороне детали или скрыто за элементами конструкции.

Различие особенно важно на сборочных чертежах. Если невидимый шов показать так же, как видимый, исполнитель может неправильно определить сторону выполнения сварки. Это способно привести к неверному расположению соединения, нарушению технологии или невозможности выполнить шов без доработки конструкции.

Положение обозначения относительно полки также помогает определить сторону шва. В чертежах сварных соединений это один из ключевых элементов чтения. Сначала смотрят, куда указывает стрелка, затем — где размещена условная запись, и только после этого расшифровывают стандарт, тип шва и размеры.

Размеры сварных швов на чертежах

Размеры сварного шва указывают в обозначении тогда, когда они важны для изготовления и контроля соединения. Они зависят от типа соединения, толщины деталей, материала, нагрузки, способа сварки и требований стандарта.

Для углового шва указывают катет. Этот параметр влияет на прочность соединения и должен соответствовать расчету или требованиям стандарта. Для стыковых соединений важны параметры подготовки кромок, глубина провара, толщина деталей и зазор между ними.

Если шов выполняется не сплошным, а прерывистым, на чертеже указывают длину провариваемого участка и шаг. Это позволяет исполнителю понять, какие участки нужно сваривать и какое расстояние оставлять между ними.

Если шов должен идти по замкнутому контуру, применяют специальный вспомогательный знак. Если после сварки требуется обработать поверхность, снять усиление или зачистить шов, эти сведения также отражают в обозначении или технических требованиях.

Способ сварки на чертеже

Способ сварки на чертеже указывают, когда от него зависят конструкция соединения, размеры, подготовка кромок или требования к качеству. В обозначениях могут встречаться ручная дуговая сварка, сварка в защитном газе, автоматическая или механизированная сварка, сварка под флюсом и другие способы.

Для ручной дуговой сварки применяют ГОСТ 5264-80. Для дуговой сварки в защитном газе используют ГОСТ 14771-76. Для сварки под флюсом применяют ГОСТ 8713-79. Если речь идет о трубопроводах, нужно учитывать ГОСТ 16037-80.

В статье о чертежах важно не подменять оформление обозначений технологической инструкцией по сварке. Способ сварки нужен здесь как часть технической записи. Он показывает, по какому стандарту и с какими конструктивными параметрами выполнять соединение.

Вспомогательные символы и дополнительные требования

Вспомогательные символы уточняют особенности выполнения шва. Они позволяют коротко показать то, что иначе пришлось бы описывать текстом.

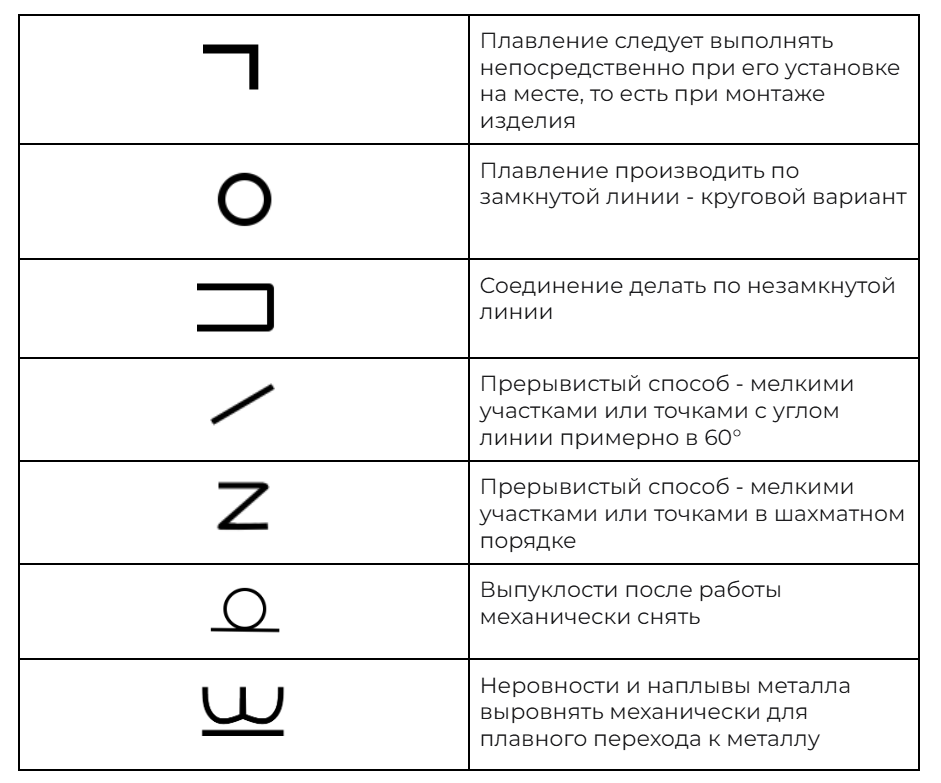

Если шов выполняется по замкнутому контуру, это обозначается специальным знаком. Если соединение должно выполняться при монтаже, ставится знак монтажного шва. Если поверхность после сварки нужно обработать, это также отражается в обозначении.

Дополнительные требования могут относиться к зачистке, снятию усиления, обработке поверхности, контролю качества, одинаковым швам или особенностям выполнения группы соединений. Если таких требований много, их удобнее перенести в технические требования чертежа.

Такое оформление делает чертеж понятнее. Графическая часть остается читаемой, а исполнитель получает полную информацию о сварных соединениях через обозначение и технические требования.

Упрощенное обозначение одинаковых швов

На чертежах металлоконструкций и сборочных единиц часто встречаются повторяющиеся сварные соединения. Если каждый одинаковый шов обозначать полностью, чертеж становится перегруженным и сложным для чтения.

В таких случаях применяют упрощенное обозначение. Одинаковые швы можно обозначить один раз, а повторяющиеся требования перенести в технические требования. Это допустимо, если из чертежа ясно, какие именно соединения относятся к этой группе.

Упрощение не должно создавать двусмысленности. Если есть риск, что исполнитель отнесет обозначение не к тому шву или неправильно определит параметры соединения, лучше использовать полную запись или дать дополнительное пояснение.

Как читать обозначение сварного шва на чертеже

Чтение обозначения начинается с линии-выноски. Сначала определяют, к какому месту соединения указывает стрелка. Затем смотрят, где расположена запись относительно полки, чтобы понять сторону выполнения шва.

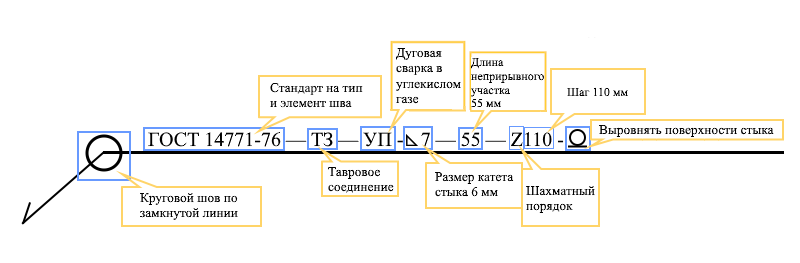

После этого читают стандарт и тип соединения. Номер ГОСТ показывает, по какому документу выбран шов, а буквенно-цифровое обозначение помогает определить его конструктивное исполнение. Затем расшифровывают способ сварки, размеры, длину участка, шаг и вспомогательные знаки.

Если часть требований не указана рядом с выноской, нужно смотреть технические требования чертежа. Там могут быть указаны одинаковые швы, способ сварки для группы соединений, требования к зачистке, контролю или обработке поверхности.

Такой подход позволяет воспринимать обозначение сварки на чертеже как техническую запись, а не как набор отдельных символов. Каждый элемент обозначения отвечает за конкретное требование к соединению.

Заключение

Сварные швы на чертежах оформляют по установленной системе обозначений. Основным стандартом для условных изображений и обозначений является ГОСТ 2.312-72. Он определяет, как показывать швы, где размещать линию-выноску, как использовать полку, вспомогательные знаки и условные записи.

Чтобы правильно прочитать или оформить сварной шов, нужно учитывать тип соединения, сторону выполнения, способ сварки, размеры, длину, шаг и дополнительные требования. При этом ГОСТ 2.312-72 регулирует именно обозначение сварки на чертеже, а конструктивные элементы и размеры соединения выбирают по стандарту на конкретный способ сварки.

Грамотное указание сварки на чертеже делает конструкторскую документацию понятной для производства, контроля качества и монтажа. Исполнитель получает не просто изображение соединения, а точное техническое указание, по которому можно выполнить сварной шов в соответствии с замыслом конструкции.
